Hướng dẫn sử dụng máy vệ sinh siêu âm cơ học một bể LTT-1012AM (38L).

1. Môi trường vận hành

Vui lòng không sử dụng trong các môi trường sau:

• Khu vực có nhiệt độ dao động đáng kể.
• Nơi có độ ẩm cao và hình thành sương ngưng tụ.
• Khu vực có rung động hoặc va đập mạnh.
• Nơi có khí hoặc bụi ăn mòn.
• Nơi bị bắn nước, dầu và hóa chất.
• Nơi có khí dễ nổ và dễ cháy.

2. Đặc tính của sản phẩm

• Nguồn điện: AC 220V / 1 pha, -10～+10﹪, phích cắm UK. (Chúng tôi có thể tùy chỉnh điện áp và phích cắm như 380V, phích cắm US, phích cắm EU).
• Mức tiêu thụ điện: tối đa 2100W (1012WA) / tối đa 3900W (1018WA) / tối đa 4200W (1024WA) / tối đa 4500W (1030WA)
• Nhiệt độ trong nhà: -10℃～40℃
• Độ ẩm trong nhà: 35～85﹪
• Kích thước bể làm việc: 500*300*250mm, dung tích bể: 38L, kích thước tổng thể của máy: 850*500*650mm.

3. Đánh giá tổng thể về máy

Máy được chế tạo bằng thép không gỉ chất lượng cao, có khả năng chống ăn mòn tốt và tuổi thọ sử dụng lâu dài. Máy sử dụng các bộ chuyển đổi siêu âm chính hãng, hiệu suất cao và chất lượng cao từ Hàn Quốc, kết hợp với công nghệ liên kết tiên tiến. Hiệu suất chuyển đổi điện năng thành âm năng cao và công suất đầu ra siêu âm mạnh. Máy được trang bị thiết bị gia nhiệt điều khiển nhiệt độ tự động, với dải điều khiển nhiệt độ từ nhiệt độ phòng đến 95℃.

Thiết bị phù hợp để làm sạch phôi trong nhiều ngành khác nhau, chẳng hạn như linh kiện điện tử chính xác, chi tiết đồng hồ, chi tiết kính quang học, chi tiết cơ khí kim loại, trang sức, tấm silicon bán dẫn, lõi lọc polyester / tấm kéo sợi, thiết bị y tế, v.v., cũng như làm sạch chi tiết trước và sau khi mạ điện.

4. Cấu tạo và chức năng

4.1. Máy phát siêu âm:Phát tín hiệu điện 28KHZ để cấp cho các bộ chuyển đổi siêu âm. Thiết bị được trang bị mạch tự động theo dõi và bù tần số, có khả năng chống nhiễu mạnh và độ chính xác tần số đầu ra cao.

4.2. Bộ chuyển đổi siêu âm:Chuyển đổi tín hiệu điện năng thành rung động cơ học tần số cao. Thiết bị sử dụng bộ chuyển đổi siêu âm chính hãng của Hàn Quốc, có hiệu suất vượt trội với dải tần rộng, tỷ lệ chuyển đổi năng lượng cao, độ tin cậy cao và hệ số công suất lưới điện cao.

4.3. Hệ thống gia nhiệt tự động duy trì nhiệt độ không đổi: bao gồm các ống gia nhiệt điện, bộ điều khiển nhiệt độ hiển thị kỹ thuật số, công tắc, v.v.

4.4. Thiết bị điều khiển thời gian:Người dùng có thể cài đặt thời gian làm sạch cần thiết cho phôi trong khoảng từ 1 đến 99 phút. Có thể cài đặt máy vận hành theo thời gian định trước hoặc duy trì ở chế độ ON/OFF liên tục.

4.5. Thiết bị điều khiển nhiệt độ:Khuyến nghị sử dụng nhiệt độ trên 60°C (nhiệt độ làm sạch tối ưu cho máy vệ sinh siêu âm là 50-60°C). Khi làm sạch bằng chất tẩy rửa dễ cháy, không được sử dụng thiết bị cài đặt nhiệt độ.

4.6. Điều khiển siêu âm
4.6.1. Lắp đặt tổng cộng 12pcs bộ chuyển đổi siêu âm 28khz, công suất siêu âm điều chỉnh được từ 0-600W.

4.6.2. Lắp đặt các ống gia nhiệt có công suất 1.5KW.

4.6.3. Máy phát siêu âm tích hợp điều khiển độc lập các bể siêu âm. Không được thay đổi các thông số trên máy phát nếu chưa có sự đồng ý của nhà sản xuất.

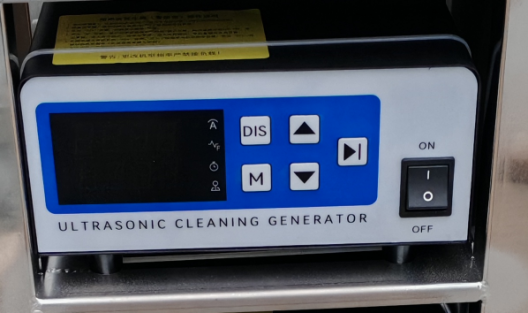

4.6.4. Bảng điều khiển của máy phát siêu âm

• Điều chỉnh công suất siêu âm：điều chỉnh chiết áp công suất để thay đổi công suất từ không đến công suất định mức.
• Bật/tắt nguồn：1 là bật, 0 là tắt.
• Cửa sổ hiển thị: khi máy phát siêu âm hoạt động, cường độ dòng điện được hiển thị bên trái, thời gian và tần số được hiển thị bên phải.
• Dây nguồn: Thiết bị kết nối máy với nguồn điện lưới. Cần bảo đảm nối đất tốt.
• Cổng kết nối đầu ra: Điểm kết nối giữa máy vệ sinh siêu âm và máy phát siêu âm. Xin lưu ý không được đảo cực dương và cực âm.
• Điều khiển từ xa: Đây là giao diện khởi động mềm của máy phát siêu âm, cấp nguồn liên tục để điều khiển việc khởi động và dừng siêu âm. Khi sử dụng, chỉ cần tháo dây nối tắt bên trong phích cắm, thay bằng công tắc hoặc rơ-le ngoài rồi cấp tín hiệu đóng/ngắt.
• ****Lưu ý: Không sửa đổi các thông số trên máy phát khi chưa có sự đồng ý của nhà sản xuất ***************

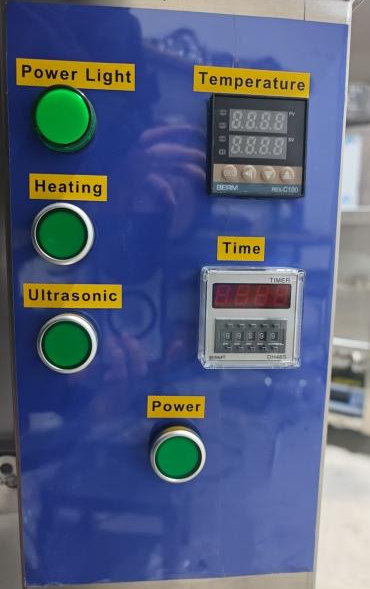

4.7. Bảng điều khiển của máy vệ sinh

4.7.1 Nguồn: Nhấn để bật / tắt nguồn của máy.

4.7.2 Đèn nguồn: Đèn sáng màu xanh lá khi nguồn điện bình thường và hoạt động tốt. Đèn tắt cho biết nguồn điện có vấn đề.

4.7.3 Cửa sổ hiển thị nhiệt độ: Hiển thị nhiệt độ cài đặt và nhiệt độ thực tế.

4.7.4 Gia nhiệt: gồm các ống gia nhiệt điện; nhấn nút này để kích hoạt hoặc tắt chức năng gia nhiệt.

4.7.5 Siêu âm: Nhấn nút này để kích hoạt chức năng làm sạch siêu âm hoặc tắt siêu âm. Khi bật, bộ đếm ngược sẽ bắt đầu. Khi thời gian về không, đầu ra siêu âm sẽ tự động dừng. Bạn cũng có thể tạm thời tắt đầu ra siêu âm, sau đó khởi động lại để tiếp tục đếm ngược.

4.7.6 Thời gian: Cài đặt và hiển thị thời gian làm sạch siêu âm.

5. Nguyên lý cơ bản của công nghệ làm sạch siêu âm

Bộ chuyển đổi siêu âm (đầu tinh thể) được sử dụng để phát sóng siêu âm tần số cao. Mỗi giây tạo ra 28,000 lần dao động (đầu tinh thể 28KHZ). Chất lỏng được dùng làm môi trường truyền sóng. Vì sóng siêu âm là sóng dọc nén, tác động của sóng lên môi trường làm thay đổi áp suất trong chất lỏng và tạo ra vô số bọt khí cực nhỏ. Đây chính là hiệu ứng xâm thực. Khi các bọt khí bị nén và vỡ, một lực va đập mạnh được tạo ra. Trong hiện tượng xâm thực này, khi các bọt khí khép lại, áp suất tức thời trên 1000 atm được hình thành. Vô số quá trình vỡ và tái hình thành diễn ra trong khoảnh khắc, nhanh chóng làm bong và loại bỏ mỡ, sáp cùng chất bẩn bám trên bề mặt, trong các hốc hoặc những vị trí khuất của vật thể, mang lại hiệu quả làm sạch triệt để mà không làm hỏng bề mặt phôi. Hiệu ứng xói mòn do xâm thực này là nguyên lý cơ bản của làm sạch siêu âm.

6. Hướng dẫn về dung dịch làm sạch

Phù hợp để làm sạch trong dung dịch gốc nước. Nên ưu tiên dung môi/thuốc thử trung tính.

7. Những điều cần lưu ý trước khi vận hành

• Máy nên được đặt ở nơi khô ráo và thông thoáng.
• Khóa kích hoạt hệ thống của máy phát siêu âm được đặt ở vị trí “OFF”.
• Đổ dung dịch làm sạch vào bể thứ 1^stbể làm sạch siêu âm và 2^ndbể tráng rửa siêu âm với 2/3 hoặc 3/4 dung tích toàn bể.
• Tránh để dung dịch làm sạch tràn lên bất kỳ bộ phận điện nào, đặc biệt là các bộ chuyển đổi siêu âm.
• Khi bể làm sạch không có dung dịch làm sạch, không nhấn nút siêu âm để kích hoạt chức năng siêu âm. Nếu không, bộ chuyển đổi siêu âm sẽ bị hỏng.
• Khi bể làm sạch không có dung dịch làm sạch hoặc mực chất lỏng thấp hơn ống gia nhiệt, không nhấn nút gia nhiệt để kích hoạt chức năng gia nhiệt; nếu không, bộ chuyển đổi siêu âm và ống gia nhiệt sẽ bị hỏng.
• Không để bất kỳ vật nào tiếp xúc trực tiếp với đáy bể làm việc. Nếu có vật lạ rơi xuống đáy bể, phải lấy ra ngay lập tức. Nếu không, bộ chuyển đổi siêu âm hoặc bể sẽ bị hỏng.
• Không để bất kỳ chất lỏng nào bắn lên các bộ chuyển đổi siêu âm và máy phát siêu âm.
• Khi có quá nhiều cặn lắng trong bể làm sạch, cần xả chất lỏng và tráng rửa bể kịp thời.
• Không xả chất lỏng cho đến khi nhiệt độ của chất lỏng gần bằng nhiệt độ phòng. Việc này nhằm tránh làm biến dạng thành bể ở phía ống gia nhiệt.

8. Hướng dẫn vận hành

8.1. Máy được lắp đặt chắc chắn và vỏ máy được nối đất đúng cách.

8.2. Kết nối đường ống thoát nước chính ở đáy thân máy với hệ thống thoát nước của nhà máy.

8.3. Kết nối dây nguồn và cáp siêu âm theo yêu cầu, đồng thời bảo đảm các kết nối chắc chắn.

8.4. Nạp dung dịch làm sạch đến mức chất lỏng làm việc.

8.5. Cài đặt nhiệt độ (khuyến nghị sử dụng nhiệt độ ≥ 60℃), sau đó bật công tắc nguồn gia nhiệt.8.6. Điều chỉnh núm công suất siêu âm về mức tối thiểu, bật công tắc nguồn siêu âm; sau khi dao động ổn định, điều chỉnh công suất đến mức mong muốn.

9. Ứng dụng

Máy vệ sinh siêu âm có thể được sử dụng để làm sạch nhiều loại vật dụng trong nhiều ngành công nghiệp.

• Hàng không vũ trụ và hàng không: linh kiện chính xác, bảng mạch điện tử, moay-ơ máy bay, hệ thống phanh, bộ trao đổi nhiệt điều hòa không khí, vòng bi và nhiều loại chi tiết kim loại.
• Đường sắt: nhiều loại van cửa, van phanh, bộ giảm chấn, bộ vòng bi, toa hành khách, cụm làm lạnh của xe tải đông lạnh dùng cho bình ngưng, bộ tản nhiệt, linh kiện và chi tiết động cơ đầu máy, linh kiện và chi tiết điện.
• Sản xuất ô tô và xe máy: thân xi lanh, nắp che, cơ cấu lái, bộ giảm xóc và nhiều chi tiết gia công khác, khung gầm, sơn moay-ơ trước khi xử lý điện di, loại bỏ dầu, gỉ và oxit.
• Sản xuất LCD: làm sạch đế LCD trước khi phủ màng ITO, khắc đế LCD, xử lý trước khi nạp tinh thể lỏng và làm sạch sau xử lý.
• Thiết bị quang học: ống kính máy ảnh, kính hiển vi, kính thiên văn, kính mắt, mặt kính đồng hồ; làm sạch thấu kính quang học sau khi mài và trước khi phủ.
• Loại vật chứa: nhiều loại chai lọ đựng dung dịch uống, vật chứa thực phẩm bằng thủy tinh và kim loại, vật chứa mỹ phẩm, bao bì đựng sản phẩm, khay làm sạch và kiểm tra dụng cụ nha khoa.
• Thiết bị y tế: ống nội soi, dụng cụ phẫu thuật, ống tiêm, ống nghiệm, dụng cụ xét nghiệm sinh hóa, máu và dịch mô trên lam kính cùng nhiều loại chất bẩn.
• Chiết xuất hoạt chất từ dược liệu Đông y: thay thế quy trình chiết xuất bằng nước ở nhiệt độ cao truyền thống, phương pháp này có hiệu suất cao và bảo toàn các hoạt chất.
• Sản xuất điện tử, truyền thông, máy tính: làm sạch chất trợ hàn SMT, chất trợ hàn sau hàn và tạp chất trên bo mạch PCB.
• Vi điện tử: quy trình làm sạch trong sản xuất wafer silic đơn tinh thể và mạch tích hợp.

10. Bảo trì

• Thường xuyên dùng máy thổi khí áp suất cao để loại bỏ bụi khỏi các bộ phận điều khiển điện.
• Vệ sinh các bể làm việc ít nhất một lần mỗi tuần
• Bo mạch điều khiển siêu âm phải luôn được giữ khô ráo. Không nên bảo quản bo mạch trong môi trường ẩm ướt, nếu không máy có thể bị hư hỏng.
• Khi không sử dụng máy vệ sinh siêu âm, hãy tắt nguồn điện của máy phát siêu âm.
• Tránh va chạm hoặc để máy chịu rung động mạnh.
• Máy phát của máy vệ sinh siêu âm và bể làm sạch phải được đặt cách xa nguồn nhiệt, tại nơi ít bụi.
• Không nên vận hành máy vệ sinh siêu âm liên tục trong thời gian dài. Sau khi vận hành khoảng 4 giờ, nên dừng máy ít nhất 5 phút.
• Đặt máy tại nơi thông thoáng để máy có thể tản nhiệt đúng cách.
• Để bảo đảm hiệu quả làm sạch, cần thay dung dịch làm sạch hoặc chất lỏng làm sạch kịp thời.
• Không khởi động máy khi chưa có nước.
• Cố gắng tránh sử dụng các chất làm sạch có tính axit hoặc kiềm mạnh.
• Sau khi hoàn tất quá trình làm sạch và tắt máy, nếu máy không được sử dụng trong thời gian dài, cần xả hết dung dịch làm sạch (chất lỏng làm sạch). Cần vệ sinh thân máy và khu vực xung quanh.
• Khi sử dụng máy vệ sinh siêu âm để làm sạch vật thể bằng chất lỏng dễ cháy (chẳng hạn như cồn, dung dịch làm sạch bản in, dung môi banana water, v.v.), cần thận trọng khi gia nhiệt.
